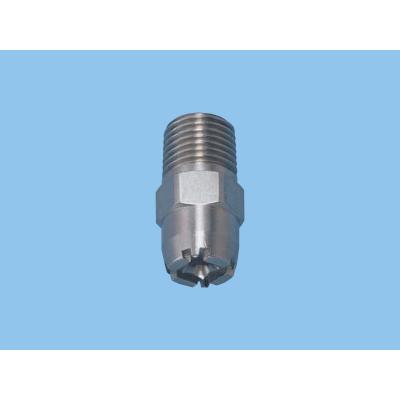

Square spray pattern SSXP series nozzles
Marka: IKEUCHI
| Pipe conn. size | R1/8, R1/4, Rc3/8, Rc1/2, Rc3/4, Rc1, Rc1*1/2, Rc2, Rc2*1/2, Rc3 | Spray angle | 65ﾟ or 100ﾟ | Mean droplet diameter | 330–1,700 μm |
|---|---|---|---|---|---|
| Strainer | Not included | Standard pressure | 0.2 MPa | Spray capacity | 2.00–700 ℓ/min |
| Air consumption | - | Free passage diameter | 0.9–17.1 mm | ||
Features
• Square full cone spray pattern with uniform distribution.
• Wide spray angle of 90–100ﾟ provides large spray coverage.
• Square full cone spray pattern leaves no gaps in multiple-nozzle arrangements.
• X-shaped whirler provides large free passage diameter, minimal clogging.
Applications
• Cleaning: Gas, incinerator fumes, machinery, eliminators, screen, tanks, parts, crushed stones, earth and sand
• Cooling: Gas, machinery, tanks, steels
• Spraying: Waste water treatment, foam breaking, fire extinguishing, dust suppression
Industries in which this nozzle is used
• Steelmaking
• Pollution control
Product specifications
| Structure | • One-piece structure with press-fit X-shaped whirler. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Material | • Sizes Rc1 or smaller: Stainless steel 303 • Sizes Rc1*1/2 or larger: Stainless steel 316 (SCS14) • Optional material: Stainless steel 316L (SCS16) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mass |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outer dimensions | SSXP series (metal)• R1/8, R1/4
• Rc3/8 and over
[Note]
SSXP-HTPVC series
[Note] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
